Che cos'è un sistema di essiccazione dei fanghi a bassa temperatura
A sistema di essiccazione fanghi a bassa temperatura sono apparecchiature di trattamento che riducono il contenuto di umidità delle acque reflue o dei fanghi industriali attraverso uno scambio termico controllato a una fascia di temperatura relativamente mite, generalmente tra 60 e 100 gradi Celsius, piuttosto che il calore elevato utilizzato nei convenzionali percorsi di essiccazione termica o incenerimento. Un essiccatore per fanghi a bassa temperatura costruito attorno a questo principio può ridurre i fanghi con circa l'83% di contenuto di acqua in un pannello secco con circa il 10-30% di umidità, con una corrispondente riduzione di volume e peso che può raggiungere il 90%.
Poiché il processo si svolge all'interno di questa fascia di temperatura più bassa, il rischio di ossidazione e il rischio di incendio durante la manipolazione sono ridotti rispetto all'essiccazione a calore elevato e il materiale trattato tende anche a registrare un calo significativo dell'attività patogena, con prestazioni di sterilizzazione efficaci che raggiungono fino al 90% in condizioni operative adeguate. Questa combinazione rende un sistema di essiccazione dei fanghi a bassa temperatura un'opzione pratica per gli impianti municipali di trattamento delle acque reflue e gli impianti industriali che necessitano di ridurre il volume dei fanghi prima del trasporto, dello smaltimento o del riutilizzo, senza la forte domanda di carburante associata all'essiccazione ad alta temperatura.
Una volta che il prodotto essiccato raggiunge l’intervallo di umidità compreso tra il 10 e il 30%, diventa molto più semplice gestirlo per la degassificazione, la co-miscelazione e la combustione, il compostaggio o come input di materia prima per materiali da costruzione e altri percorsi di recupero delle risorse. Questo è uno dei motivi per cui la tecnologia è diventata un punto di riferimento standard quando i siti municipali e industriali pianificano progetti di riduzione dei fanghi.
Come funziona un essiccatore per fanghi a bassa temperatura
Il principio di funzionamento alla base di un essiccatore per fanghi a bassa temperatura è costruito attorno a un circuito d'aria chiuso anziché a una fiamma libera o a una fonte di calore a combustione diretta. Il fango umido viene distribuito su una superficie di trasporto all'interno di una camera isolata, l'aria calda e secca viene fatta circolare attraverso il materiale per eliminare l'umidità e l'aria umida viene quindi fatta passare attraverso una fase di deumidificazione in cui l'acqua viene condensata e drenata. L'aria essiccata viene riscaldata e rimandata indietro attraverso la camera, riducendo al minimo la perdita di energia durante il ciclo.
Alimentazione e distribuzione uniforme
Il fango entra nel sistema attraverso una tramoggia di alimentazione e viene distribuito in uno strato sottile e uniforme sulla superficie di essiccazione. Anche la distribuzione è importante perché strati spessi o irregolari rallentano il rilascio di umidità e creano risultati incoerenti, quindi la maggior parte dei progetti di sistemi di essiccazione dei fanghi a bassa temperatura includono un meccanismo di livellamento nel punto di alimentazione.
Camera di scambio termico a bassa temperatura
All'interno della camera, l'aria viene riscaldata all'intervallo target, comunemente da 60 a 100 gradi Celsius, e fatta passare attraverso lo strato di fango. La temperatura più bassa riduce la possibilità di indurimento superficiale o formazione di involucri sulle particelle di fango, il che a sua volta aiuta l'umidità a continuare a migrare dall'interno di ciascuna particella verso la superficie durante tutto il ciclo di essiccazione.
Evaporazione dell'umidità e recupero della condensa
Quando l'aria assorbe l'umidità dai fanghi, viene convogliata verso una batteria di condensazione o un'unità di deumidificazione dove il vapore acqueo viene riconvertito allo stato liquido e scaricato. Questo passaggio è fondamentale per mantenere efficiente il processo, poiché recuperare il carico di umidità e riscaldare lo stesso flusso d’aria evita il costo energetico derivante dall’aspirazione e dal riscaldamento costante di aria fresca esterna.
Scarico dei fanghi secchi e movimentazione a valle
Una volta che i fanghi raggiungono la fascia di umidità desiderata, vengono scaricati attraverso un trasportatore a coclea o un nastro di scarico per la movimentazione a valle, sia che si tratti di compostaggio, co-miscelazione e combustione, o utilizzati come input per la produzione di materiali da costruzione. L'aria di scarico rilasciata dal sistema passa generalmente attraverso una fase di trattamento degli odori prima del rilascio.
Intervallo di temperatura operativa tipico per l'essiccazione dei fanghi
La scelta della temperatura è uno dei modi più chiari per distinguere le tecnologie di essiccazione. A sistema di essiccazione fanghi a bassa temperatura tipicamente funziona nella fascia compresa tra 60 e 100 gradi Celsius, mentre gli essiccatori termici a tamburo rotante e i percorsi con incenerimento assistito salgono molto più in alto. La tabella e il grafico seguenti riepilogano gli intervalli approssimativi a cui si fa comunemente riferimento quando si confrontano queste categorie a fini di pianificazione.
| Metodo di essiccazione | Intervallo di temperatura tipico | Caratteristica generale |
|---|---|---|
| Sistema di essiccazione dei fanghi a bassa temperatura | Da 60°C a 100°C | Circuito delicato e chiuso, minore richiesta di energia |
| Asciugatura ad aria calda con nastro trasportatore | da 120°C a 180°C | Portata moderata, tasso di ricambio d'aria più elevato |
| Asciugatura termica a tamburo rotante | da 200°C a 400°C | Elevata produttività, maggiore richiesta di carburante |
| Essiccazione assistita da incenerimento | da 600°C a 850°C | Calore molto elevato, riservato a flussi di rifiuti specifici |
Grafico comparativo degli intervalli di temperatura
Confronto illustrativo delle temperature operative massime tra le comuni categorie di metodi di essiccazione dei fanghi
Riduzione del contenuto di umidità durante il ciclo di asciugatura
Il contenuto di umidità finale dopo l'essiccazione dei fanghi dipende dalle proprietà dei fanghi in ingresso, dal tempo di ritenzione e dalla configurazione del sistema, ma un sistema di essiccazione dei fanghi a bassa temperatura è comunemente progettato per ridurre l'umidità dei fanghi da circa l'83% a un intervallo target compreso tra il 10 e il 30%. Il grafico seguente illustra una tipica curva di riduzione dell'umidità fase per fase durante un ciclo di essiccazione, dall'alimentazione umida allo scarico secco.
Tipico modello di riduzione del contenuto di umidità passo dopo passo durante un ciclo di essiccazione dei fanghi a bassa temperatura
Consumo energetico rispetto ai diversi metodi di essiccazione
Il consumo di energia per tonnellata di fanghi trattati è uno dei dati più pratici per pianificare il budget di un progetto per il dimensionamento dei servizi pubblici e delle apparecchiature. Un essiccatore di fanghi a bassa temperatura costruito attorno al ricircolo dell'aria a circuito chiuso e, in molte configurazioni, un essiccatore di fanghi a pompa di calore, generalmente consuma notevolmente meno energia per tonnellata rispetto ai metodi di essiccazione a tamburo rotante o flash che si basano sul riscaldamento continuo di grandi volumi di aria fresca.
Consumo energetico approssimativo in kilowattora per tonnellata di fanghi trattati, mostrato solo per un confronto generale
Spiegazione della tecnologia dell'essiccatore per fanghi a pompa di calore
A essiccatore per fanghi a pompa di calore utilizza un ciclo di refrigerazione anziché un riscaldatore diretto a combustibile per aumentare la temperatura dell'aria all'interno della camera di essiccazione. Il refrigerante assorbe il calore dall'aria umida in uscita, viene compresso per aumentare ulteriormente la sua temperatura e quindi rilascia il calore nel flusso di aria secca in entrata. Poiché la stessa energia viene riutilizzata attraverso il circuito invece di essere scaricata all'esterno, questa configurazione è uno degli approcci più attenti al consumo energetico all'interno della più ampia categoria di progetti di sistemi di essiccazione dei fanghi a bassa temperatura.
Questo approccio a circuito chiuso supporta anche un controllo della temperatura più coerente, che è importante per i flussi di fanghi con composizione variabile, come quelli provenienti da stampa e tintura, fabbricazione della carta, galvanica, lavorazione chimica, trattamento della pelle e operazioni farmaceutiche. Il controllo costante della temperatura riduce la possibilità di surriscaldamento localizzato o di essiccazione insufficiente all'interno di un singolo lotto.
Confronto tra le tecnologie di essiccazione dei fanghi
Scegliere tra un sistema di essiccazione dei fanghi a bassa temperatura, un essiccatore a tamburo rotante, un essiccatore termico con trasportatore a nastro o un'essiccazione solare all'aria aperta di solito si riduce a soppesare diversi fattori contemporaneamente anziché scegliere un singolo parametro. Il grafico radar riportato di seguito allinea quattro categorie tecnologiche comunemente citate: efficienza energetica, controllo degli odori, livello di automazione, efficienza dell'impronta e tasso di riduzione dell'umidità, utilizzando una semplice scala da 0 a 10 per un confronto generale.
Confronto generale tra cinque dimensioni, basato sulle caratteristiche tipiche a cui si fa riferimento per ciascuna categoria tecnologica
Componenti principali di un sistema di essiccazione dei fanghi a bassa temperatura
La maggior parte dei sistemi condivide una serie comune di elementi costitutivi, anche quando il layout è adattato per uno specifico progetto di sistema di essiccazione dei fanghi industriali. Comprendere queste parti aiuta quando si confrontano proposte di diversi fornitori o si valuta un'installazione esistente.
- Unità di alimentazione e distribuzione uniforme dei fanghi
- Camera di essiccazione isolata a bassa temperatura
- Pompa di calore o modulo di scambio del calore di scarto
- Sistema di circolazione dell'aria e deumidificazione
- Linea di raccolta e scarico condensa
- Pannello di controllo e monitoraggio automatizzato
- Unità di scarico e trasporto fanghi secchi
- Modulo per il trattamento dell'aria esausta e degli odori
Applicazioni industriali dell'essiccazione dei fanghi a bassa temperatura
An sistema di essiccazione fanghi industriali costruito sui principi delle basse temperature viene utilizzato in un'ampia gamma di settori, poiché in molti casi il profilo di calore delicato si adatta meglio ai fanghi con composizione variabile rispetto ai percorsi ad alto calore. La tabella seguente delinea le fonti comuni di fanghi e ciò che tende ad avere maggiore importanza per ciascuna di esse durante l'essiccazione.
| Settore industriale | Fonte dei fanghi | Considerazioni sull'asciugatura |
|---|---|---|
| Acque reflue municipali | Fanghi di trattamento primario e secondario | Esigenze di volume elevato e produttività costante |
| Stampa e tintura | Fanghi delle acque reflue coloranti | Composti del colore, importanza del controllo degli odori |
| Fabbricazione della carta | Fanghi di cartiera e di cellulosa | Contenuto fibroso, solidi iniziali variabili |
| Galvanotecnica | Fanghi di processo contenenti metalli | Maneggiare con attenzione prima di ulteriori fasi di riutilizzo |
| Industria chimica | Fanghi delle acque reflue di processo | Composizione variabile, esigenze di essiccazione batch |
| Lavorazione della pelle | Fanghi di conceria | Gestione degli odori, carico organico |
| Prodotti farmaceutici | Fanghi biologici e di processo | Controllo costante della bassa temperatura |
Come selezionare un produttore affidabile di apparecchiature per l'essiccazione dei fanghi
Confronto delle proposte di più di una produttore di essiccatori per fanghi ne vale la pena, poiché l'adattamento corretto dipende dalle proprietà dei fanghi nel sito specifico tanto quanto dall'attrezzatura stessa. Alcuni punti pratici tendono a separare una proposta ben assortita da una generica.
- Esperienza ingegneristica su tipi di fanghi sia municipali che industriali
- Capacità di dimensionare un essiccatore per fanghi a bassa temperatura in base all'umidità e alla composizione effettive dei fanghi di alimentazione
- Disponibilità di una linea completa di apparecchiature, dalle macchine per il drenaggio fino ai sistemi completi di trattamento delle acque reflue
- Installazioni di riferimento in una vasta gamma di settori, non in un singolo settore
- Chiaro supporto tecnico dalla consultazione alla progettazione, costruzione e funzionamento
- Comunicazione trasparente sulle esigenze di manutenzione e sulla disponibilità dei pezzi di ricambio

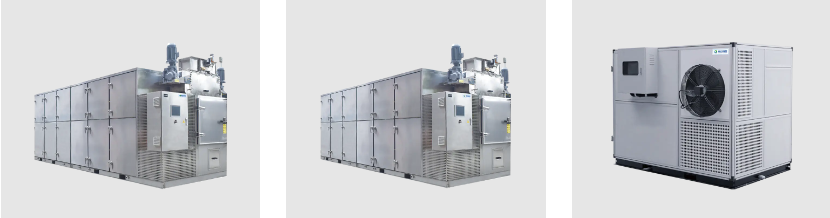

Gamma di prodotti e opzioni di configurazione personalizzata
Poiché la composizione dei fanghi e le condizioni del sito variano notevolmente, raramente un unico progetto fisso si adatta a ogni progetto. Nella categoria dei sistemi di essiccazione dei fanghi a bassa temperatura sono comunemente disponibili diverse configurazioni, ciascuna adatta a un diverso layout o situazione di fonte di calore.
Essiccatore per fanghi a nastro a bassa temperatura
Questa configurazione utilizza un design di trasporto a nastro continuo adatto a una produttività costante e continua, rendendolo una soluzione pratica per gli impianti municipali e i siti industriali che generano fanghi su base giornaliera costante.
Essiccatore per fanghi per calore di scarto a bassa temperatura
Questa configurazione è progettata per sfruttare il calore di scarto già disponibile da altri processi dell'impianto come input di energia primaria, il che può ridurre il carico di riscaldamento aggiuntivo che un sito deve fornire oltre alle operazioni esistenti.
Essiccatore a camera criogenica per fanghi
Questa configurazione basata su camera è adatta alla lavorazione in batch o ai siti con un ingombro disponibile ridotto, offrendo flessibilità laddove i layout a nastro continuo non sono pratici.
Per progetti con caratteristiche insolite dei fanghi, vincoli di spazio o requisiti di integrazione, an Sistema di essiccazione fanghi OEM accordo o collaborazione con a fornitore di essiccatori per fanghi personalizzati consente di regolare le dimensioni della camera, la capacità di trattamento dell'aria e la disposizione dei controlli in base alle condizioni effettive del sito anziché forzare un'unità standard in un'applicazione non corrispondente.
Pratiche di manutenzione per un funzionamento affidabile a lungo termine
La manutenzione ordinaria mantiene il sistema di essiccazione dei fanghi a bassa temperatura in funzione all'efficienza prevista e aiuta a evitare tempi di fermo macchina non pianificati. I punti seguenti coprono le aree che in genere richiedono l'attenzione più regolare.
- Ispezione di routine di nastri e trasportatori per usura o disallineamento
- Scarico regolare della condensa e pulizia del filtro
- Controlli sulla superficie dello scambiatore di calore per prevenire la formazione di calcare
- Verifiche della calibrazione del sensore e del controllo
- Pulizia programmata dei condotti dell'aria e del percorso di scarico
- Lubrificazione delle parti meccaniche in movimento secondo il manuale dell'attrezzatura
Informazioni sulla tecnologia ambientale di Qingben
Qingben Environmental Technology (Jiangsu) Co., Ltd. è un'impresa professionale focalizzata sulla produzione e assistenza di apparecchiature per il trattamento dei fanghi e delle acque reflue. Il lavoro si concentra sulla ricerca e sviluppo nel settore del trattamento dei fanghi e delle acque reflue, con una gamma di prodotti che comprende macchine per la disidratazione dei fanghi con decanter, apparecchiature per l'essiccazione dei fanghi, set completi di apparecchiature per il trattamento delle acque reflue, apparecchiature per l'essiccazione dei sedimenti fluviali e lacustri e relativi servizi tecnici.
In quanto produttore di essiccatori per fanghi a bassa temperatura e fabbrica di apparecchiature per l'essiccazione dei fanghi con sede in Cina, viene fornito un supporto tecnico completo dalla consulenza e progettazione del progetto fino alla costruzione, al funzionamento e alla manutenzione, con l'obiettivo di supportare l'implementazione di successo e la gestione costante dei progetti di trattamento delle acque reflue e di trattamento dei fanghi. Le nostre apparecchiature per l'essiccazione dei fanghi a bassa temperatura possono essiccare direttamente liquami o fanghi con un contenuto di acqua pari a circa l'83% e fino a fanghi secchi con umidità compresa tra il 10 e il 30%, con una riduzione che arriva fino al 90% e una sterilizzazione efficace fino al 90%, mantenendo basso il consumo di energia ed evitando l'inquinamento secondario. Ciò lo rende adatto sia per i fanghi urbani che per un'ampia gamma di flussi di fanghi industriali, tra cui stampa e tintura, fabbricazione della carta, galvanica, industria chimica, pelletteria e applicazioni farmaceutiche.
Domande frequenti
| Q1. Cos'è un sistema di essiccazione dei fanghi a bassa temperatura Si tratta di apparecchiature di essiccazione che riducono l'umidità dei fanghi utilizzando uno scambio termico controllato a bassa temperatura, tipicamente nell'intervallo compreso tra 60 e 100 gradi Celsius, invece del trattamento termico ad alta temperatura. | Q2. Come funziona un essiccatore per fanghi a bassa temperatura Il fango viene alimentato su una superficie di trasporto all'interno di una camera chiusa dove l'aria calda e secca circola continuamente, l'umidità viene condensata fuori dal flusso d'aria e l'aria viene riscaldata e ricircolata. |
| Q3. Quale temperatura viene utilizzata per l'essiccazione dei fanghi I sistemi a bassa temperatura funzionano generalmente tra 60 e 100 gradi Celsius, mentre gli essiccatori termici convenzionali possono funzionare ben al di sopra dei 150 gradi Celsius. | Q4. Qual è il contenuto di umidità finale dopo l'essiccazione dei fanghi? A seconda del fango in ingresso e della configurazione del sistema, il contenuto di umidità finale è generalmente compreso tra il 10 e il 30%. |
| Q5. L'essiccazione dei fanghi a bassa temperatura è efficiente dal punto di vista energetico Poiché il processo funziona a una temperatura più bassa e spesso recupera il calore dal flusso d'aria, il consumo di energia per tonnellata di fanghi trattati è generalmente inferiore rispetto all'essiccazione termica ad alta temperatura. | Q6. È possibile utilizzare le pompe di calore per l'essiccazione dei fanghi? Sì, un essiccatore di fanghi a pompa di calore utilizza un ciclo di refrigerazione per estrarre e riutilizzare il calore all'interno di un circuito d'aria chiuso, che è un approccio comune consapevole del consumo energetico all'essiccazione a bassa temperatura. |
| D7. Qual è la migliore tecnologia di essiccazione dei fanghi Non esiste un'unica tecnologia adatta a ogni progetto; la scelta giusta dipende dalle caratteristiche dei fanghi, dalle esigenze di produttività, dallo spazio disponibile e da considerazioni energetiche per il sito reale. | Q8. Quali sono i vantaggi dell'essiccazione a bassa temperatura I vantaggi generalmente includono una minore domanda di energia, un ridotto rischio di incendio e ossidazione, un migliore controllo degli odori e una produzione essiccata adatta al compostaggio, alla co-miscelazione o all'uso come materia prima per materiali da costruzione. |
